Com seleccioneu els ventiladors centrífugs industrials per a sistemes OEM eficients?
Una guia pràctica sobre tipus de ventilador, dimensionament, eficiència, soroll i requisits d'aplicació.
Seleccioneu industrialventiladors centrífugsfent coincidir el flux d'aire i la pressió requerits amb una corba de ventilador documentada i després comprovant el subministrament elèctric, l'espai d'instal·lació, els controls i les condicions de funcionament. Compareu la potència d'entrada i el so al mateix punt de treball. Valideu el conjunt complet de l'equip abans de llançar un model per a la producció.
Un catàleg pot identificar un ventilador prometedor, però l'equip que l'envolta determina si aquesta elecció funciona. Els filtres es carreguen, les bobines resisteixen el flux d'aire, els espais d'entrada canvien i les ordres de control varien al llarg del dia. Per a un enginyer OEM o equip d'adquisicions, la pregunta útil és, per tant, com seleccionar un ventilador que ofereixi el rendiment requerit en tot el rang de funcionament previst.
Aquesta guia connecta el disseny del ventilador centrífug amb les decisions necessàries per a equips de climatització, unitats de tractament d'aire,refrigeració del centre de dadesi ventilació de maquinària. També explica quan la recerca d'un ventilador en línia, una unitat d'escapament del sostre o un motor d'aire de restauració descriu un requisit de compra diferent.

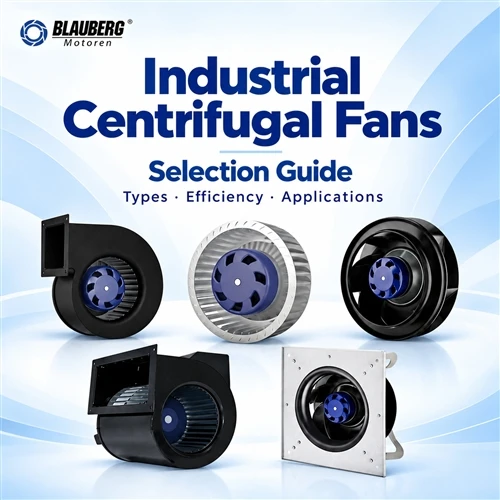

Cinc configuracions de producte centrífug Blauberg, disposades d'esquerra a dreta en el mateix ordre que la comparació següent. Basat en les il·lustracions del producte-subministrades per l'empresa; aquesta visió general no assigna puntuacions de rendiment-específiques del model.Exploreu els productes de ventiladors centrífugs ↗
Quins són els diferents tipus de ventiladors centrífugs que es mostren aquí?
La il·lustració mostra cinc configuracions de producte Blauberg: ventiladors centrífugs d'entrada única-, ventiladors centrífugs-corbats cap endavant, ventiladors centrífugs-corbats cap enrere, ventiladors centrífugs-dobles d'entrada i ventiladors d'endoll. Tots mouen l'aire a través d'un impulsor centrífug giratori, però els seus noms descriuen diferents característiques. Entendre aquestes característiques ajuda un OEM a comparar els components adequats abans de comprovar les corbes del model individual.
Entrada única-i entrada-dualdescriure l'acord d'admissió;cap endavant-corbat i cap enrere-corbatdescriure la curvatura de la fulla relativa a la rotació;endollar ventiladordescriu una configuració d'instal·lació. Aquestes descripcions es poden solapar. Per exemple, un ventilador d'endoll pot tenir un impulsor-corbat cap enrere i un motor EC. Els cinc productes il·lustren famílies de catàlegs útils, en lloc de cinc dissenys de pales mútuament exclusius o tots els tipus de ventiladors centrífugs disponibles.
01 · Venfadors centrífugs d'una-entrada
Un ventilador centrífug d'una-entrada admet aire d'un costat de l'impulsor. La carcassa de desplaçament de la imatge recull la descàrrega radial i la dirigeix cap a una connexió de sortida. Per a un gabinet OEM o un conjunt de ventilació, comproveu l'espai d'admissió, l'orientació de la descàrrega i la geometria de la connexió. Seleccioneu la combinació completa-i-de l'habitatge de la seva corba documentada; una qualificació de l'impulsor nu no descriu el bufador muntat.
02 · Ventiladors centrífugs-corbats cap endavant
Un ventilador centrífug-corbat cap endavant té pales que es corben en la direcció de gir. La il·lustració mostra l'impulsor i el conjunt del motor, fent visibles les pales molt espaiades. La geometria de la carcassa i el rang de funcionament previst són importants a l'hora d'integrar aquesta configuració. Comproveu la potència d'entrada i la càrrega del motor a mesura que canvia la resistència del sistema, especialment quan compareu filtres nets i carregats. L'aparença sola no pot establir el seu flux d'aire, pressió o rendiment acústic.
03 · Ventiladors centrífugs-corbats cap enrere
Un ventilador centrífug-corbat cap enrere té unes pales que s'allunyen de la direcció de gir. En equips de climatització, ventilació filtrada i refrigeració de maquinària, compareu els models candidats al punt de treball requerit. Reviseu conjuntament la corba del ventilador, la potència d'entrada i el rang de funcionament permès. La roda negra que es mostra identifica una configuració; el seu color i l'aspecte de la fulla no demostren una qualificació d'eficiència o idoneïtat per a un entorn concret.
04 · Venfadors centrífugs{0}}doble
Un bufador centrífug d'entrada doble-, també anomenat bufador centrífug d'entrada doble-, admet aire d'ambdós costats del conjunt de l'impulsor. Deixeu espai per a les dues vies d'admissió i comproveu si els panells, els filtres o el cablejat propers obstrueixen qualsevol dels costats. Utilitzeu la corba per a la unitat muntada real. Dues entrades no estableixen el doble del flux d'aire d'un model d'entrada única-: les dimensions de les rodes, la velocitat, la carcassa i la pressió de funcionament també afecten el resultat.
05 · Ventiladors d'endoll
Un ventilador d'endoll s'integra a la carcassa o al ple de l'equip, normalment sense una carcassa de desplaçament individual. La placa de muntatge quadrada de la imatge i la disposició de suport il·lustren la interfície mecànica. Per a unitats de tractament d'aire i equips CRAC, reviseu l'espai lliure d'entrada, la geometria del ple, l'accés i els controls d'extracció. Quan es seleccioneu un ventilador d'endoll EC, confirmeu les seves interfícies de subministrament i control a partir de la documentació exacta del model; el terme "plug fan" per si sol no especifica la tecnologia del motor.
| Configuració | Pregunta de comparació útil | Què verificar |
|---|---|---|
| 01 · Ventilador centrífug d'una-entrada | L'aire pot arribar a l'entrada i sortir per la sortida prevista? | L'espai d'entrada d'un-un costat, l'orientació de la sortida i la corba completa del ventilador. |
| 02 · Ventilador centrífug-corbat cap endavant | La combinació d'impulsor-i-carcassa compleix amb el rang de funcionament complet? | Geometria de la carcassa, potència d'entrada i càrrega del motor a mesura que canvia la resistència. |
| 03 · Ventilador centrífug-corbat cap enrere | Compleix el flux d'aire i la pressió requerits amb una potència d'entrada adequada? | Eficiència-punt de treball, geometria d'entrada i rang de funcionament permès. |
| 04 · Ventilador centrífug de doble-entrada | Hi ha ambdues vies d'admissió disponibles dins del gabinet? | Espai lliure per ambdós costats, obstruccions i rendiment de la unitat muntada. |
| 05 · Ventilador d'endoll | El ple de l'equip i la disposició de muntatge poden suportar el deure? | Disseny del ple, ajust mecànic, accés al servei i controls específics del model-. |
Exploreu els ventiladors centrífugs d'una-entrada de Blauberg, els ventiladors centrífugs cap endavant, els ventiladors centrífugs cap enrere, els ventiladors centrífugs d'entrada doble-i els ventiladors d'endoll EC. Utilitzeu aquestes famílies per seleccionar productes i, a continuació, completeu la selecció de ventiladors centrífugs utilitzant els requisits de flux d'aire, pressió, elèctrics i d'instal·lació coincidents.
Quins models de ventilador centrífug hauríeu de revisar?
Descripcions de productes de laCatàleg de ventiladors centrífugs Blauberg. Confirmeu el model seleccionat al vostre punt d'operació abans del llançament.
Quina informació fa que la selecció del ventilador centrífug sigui fiable?
Comenceu amb un requisit operatiu que l'equip de l'equip pugui verificar. Especifiqueu el cabal d'aire en m³/h o CFM i la pressió en Pa o polzades de manòmetre d'aigua. Indiqueu si el requisit de pressió és de pressió estàtica o total i identifiqueu on s'aplica. Un valor de pressió sense un límit definit pot conduir a comparar corbes a diferència del catàleg.
Inclou el camí de l'aire real: reixeta d'entrada, filtre, intercanviador de calor, silenciadors, transicions de conductes, amortidors i descàrrega. Enregistreu les condicions del filtre net-filtre-de final-de servei quan afectin el servei. Per al funcionament variable, definiu el punt normal, el punt mínim i el punt màxim requerit en lloc de seleccionar al voltant d'una condició excepcional.
A continuació, registreu la temperatura de l'aire, l'altitud o la densitat del disseny, l'exposició a la humitat, la contaminació i l'orientació de la instal·lació. Afegiu tensió, fase i freqüència disponibles. Per a un ventilador centrífug EC, especifiqueu l'entrada de control i la retroalimentació necessària, inclòs què hauria de passar si es perd la comunicació. Aquests detalls pertanyen a la RFQ inicial perquè poden eliminar models plausibles d'una altra manera.
Finalment, definiu l'espai i els requisits del servei. Inclou accés a l'entrada, punts de muntatge, encaminament de cables, espai d'extracció i massa permesa. Un ventilador que cabe dins de l'armari pot ser impossible d'inspeccionar o substituir. Tracteu l'accés de manteniment com a part de la selecció del ventilador centrífug en lloc d'un ajust tardà de la instal·lació.
Com us plantegeu la mida del ventilador centrífug?
La mida del ventilador centrífug comença a la intersecció de la corba del ventilador i la corba de resistència del sistema. El flux d'aire màxim i la pressió màxima solen ser extrems diferents d'un sobre de rendiment. Combinar-los en un suposat punt de treball produeix una especificació que el ventilador mai pot oferir.
Com a requisit il·lustratiu, considereu un conjunt OEM que necessita 3.000 m³/h a 500 Pa. Converteix el flux d'aire a 0,833 m³/s abans de calcular la potència de l'aire. En aquesta base de pressió definida, el flux d'aire multiplicat per la pressió dóna aproximadament 417 W de potència d'aire. Si l'eficiència global assumida sobre la mateixa base és del 60%, l'entrada elèctrica corresponent és d'aproximadament 694 W. Aquestes són hipòtesis d'ensenyament, no una qualificació o selecció d'un model de Blauberg.
3,000 ÷ 3,600 = 0.833 m³/s
Potència de l'aire=0.833 × 500 ≈ 417 W
Entrada elèctrica=417 ÷ 0,60 ≈ 694 W
El càlcul ajuda a comprovar si una estimació de-potència d'entrada és plausible, però no pot triar el diàmetre de l'impulsor ni establir la idoneïtat del motor. Obtenir una corba model a la velocitat i les condicions de l'aire rellevants. Reviseu la corba de potència i la regió operativa permesa pel fabricant i, a continuació, comproveu què passa quan canvia la resistència.
El fabricant-ha publicat el gràfic de rendiment per a GK-B400E-EC-05. Pressió total PTen Pa; flux d'aire Q en m3/h. El model i les condicions de funcionament s'han de confirmar amb les especificacions actuals.Veure font i especificació actual ↗
El gràfic GK-B400E-EC-05 reproduït està etiquetatPT, que indica la pressió total. No s'ha de comparar directament amb un requisit de pressió-estàtica sense una conversió coherent i un límit de prova. El gràfic que es mostra tampoc substitueix l'especificació completa: confirmeu la velocitat, la densitat i les condicions d'instal·lació amb el proveïdor abans d'utilitzar-la per a la selecció.
Com s'ha d'avaluar l'eficiència del ventilador centrífug?
Les comparacions útils d'eficiència del ventilador centrífug mantenen constants el flux d'aire subministrat, la base de pressió i les condicions de funcionament. Un valor d'eficiència del motor per si sol no descriu les pèrdues de l'impulsor, el controlador i la trajectòria d'aire instal·lada. De la mateixa manera, una lectura de potència més baixa significa poc si el ventilador ofereix menys aire del que requereix l'equip.
Per als equips que passen un temps substancial per sota de la demanda màxima, compareu diversos punts de funcionament i les seves hores anuals. Una estimació d'energia transparent afegeix l'entrada elèctrica en kW multiplicada per hores en cada punt. Mantingueu les càrregues auxiliars i els supòsits de control coherents quan compareu alternatives i utilitzeu la tarifa elèctrica local només un cop finalitzat el càlcul d'energia.
Les lleis del ventilador proporcionen una comprovació preliminar útil per al mateix ventilador a una densitat sense canvis i condicions comparables: el flux d'aire varia aproximadament amb la velocitat, la pressió amb la velocitat al quadrat i la potència de l'eix amb la velocitat al cub. A una velocitat del 80%, la relació de potència-de l'eix idealitzada és de 0,8³, o del 51,2%. Això no és un estalvi elèctric promès. Els requisits de pressió fixa, les pèrdues de control i l'eficiència canviant poden alterar el resultat real.
Per a un projecte de ventilador centrífug{0}}eficient energèticament, sol·liciteu dades d'entrada-de potència als punts de funcionament que importen. Compareu un-ventilador centrífug EC corbat cap enrere amb la solució existent utilitzant el mateix límit de servei i instal·lació. ElLlibre de fonts del sistema de ventiladors-del Departament d'Energia dels EUAproporciona antecedents sobre la millora de l'eficiència-basada en el sistema i el control de velocitat.
Per què la instal·lació canvia el rendiment del ventilador centrífug?
Un colze ajustat a prop de l'entrada, una entrada obstruïda o una transició brusca de sortida poden alterar el flux que entra o surt del ventilador. Per tant, el conjunt instal·lat pot oferir menys flux d'aire del que suggereix una disposició de laboratori. AMCA descriu aquestes pèrdues com a efecte del sistema i discuteix com les condicions desfavorables d'entrada i sortida augmenten la càrrega del ventilador.
Reviseu el dibuix del gabinet abans de finalitzar el disseny d'un ventilador centrífug. Comproveu les parets properes, els rails estructurals, els filtres i els paquets de cablejat. Preserveu els espais lliures especificats per al model seleccionat i avalueu la disposició real del ple. No hi ha cap dimensió universal que s'adapti a cada impulsor, carcassa i instal·lació.
El fabricant-ha publicat el dibuix dimensional GK-B400E-EC-05, reproduït sense treure les seves etiquetes de dimensions. Verifiqueu la revisió del dibuix actual abans de la integració.Veure font i especificació actual ↗
Un dibuix dimensional respon a les preguntes de muntatge i sobre. No estableix l'espai lliure aerodinàmic ni demostra que l'equip compleix un objectiu acústic. Les proves de prototips haurien d'utilitzar l'entrada de producció, la sortida, els protectors i els filtres. Si es fa un canvi de disseny per resoldre un problema d'embalatge, torneu a comprovar el flux d'aire, la potència d'entrada i el so junts.
Per obtenir informació sobre aquests efectes, vegeuGuia d'efectes del sistema-AMCA. Admet el mètode d'instal·lació que es parla aquí i no és una reclamació de certificació per al ventilador il·lustrat.
Quines aplicacions de ventilador centrífug s'adapten als equips OEM?
La coincidència d'aplicació més forta comença amb una trajectòria de l'aire coneguda i un deure mesurable. El catàleg i les pàgines d'aplicacions de Blauberg ofereixen rutes cap a HVAC, aire condicionat, electrònica i refrigeració d'equips. Cada projecte encara necessita una comprovació específica del model-de flux d'aire, pressió, entorn i integració elèctrica.
Unitats de tractament d'aire i ventilació HVAC
Els ventiladors centrífugs per a unitats de tractament d'aire han de superar la resistència combinada de filtres, serpentins i conductes connectats. Per a un ventilador d'endoll EC per a la integració de l'AHU, definiu la pressió necessària al límit de la unitat i identifiqueu quines pèrdues internes s'inclouen. Una reforma de paret-de ventilador també necessita espai, aïllament, controls i planificació del servei. Mantingueu les caixes de filtre netes i carregades a la comparació.
Equips de refrigeració del centre de dades i CRAC
Els ventiladors de refrigeració del centre de dades funcionen amb una estratègia de flux d'aire i tèrmica més gran. Especifiqueu el funcionament normal, la càrrega reduïda i la resposta necessària a una interrupció del ventilador. Diversos ventiladors en paral·lel no estableixen automàticament la redundància: els ventiladors restants, el rang de velocitat disponible i la seqüència de control han de suportar el requisit acordat. Per als ventiladors de la unitat CRAC, coordineu la bobina, el recinte i el camí de lliurament abans d'aprovar una selecció.
Purificació de l'aire i ventilació filtrada
Un bufador centrífug per a la purificació de l'aire ha de proporcionar el cabal necessari contra la resistència del filtre seleccionada. Definir criteris de substitució, controlar les variables operatives rellevants i proporcionar accés per a la neteja. Per a equips relacionats amb FFU o laboratori-, el ventilador és només un component. Qualsevol requisit de neteja, contenció o rendiment-de la unitat completa necessita proves per al conjunt complet.
Refrigeració de maquinària i tancaments
Un ventilador de refrigeració industrial pot moure l'aire a través de dissipadors de calor, intercanviadors de calor o passadissos d'armari. Establiu la càrrega de calor, les temperatures permeses i el pitjor entorn operatiu abans de traduir el requisit en el flux d'aire del ventilador. La pols, la condensació i la recirculació mereixen una atenció especial. No deduïu la idoneïtat per a gasos corrosius, atmosferes explosives o gas d'escapament de procés calent de la paraula general "industrial".
Com es pot comparar el soroll del ventilador centrífug de manera justa?
Compareu el soroll del ventilador centrífug amb el flux d'aire i la pressió requerits, amb el mateix mètode d'instal·lació i mesura. La potència i la pressió sonora són magnituds diferents. El resultat de la pressió del so-depèn de la distància, les característiques de l'habitació i la posició del micròfon; un sol valor dB(A) sense aquests detalls és insuficient per a una comparació justa.
Per a un projecte de ventilador centrífug de baix-soroll, definiu si l'objectiu és el so d'entrada, el so de la sortida, la radiació de la carcassa o el soroll a l'espai ocupat. Demaneu informació sobre la-banda de freqüència quan sigui important el soroll tonal o un tractament acústic. Un ventilador més silenciós amb lliurament gratuït pot no romandre més silenciós darrere del filtre de producció i la sortida.
Abans d'augmentar la velocitat per recuperar el flux d'aire que falta, inspeccioneu la disposició d'entrada i de descàrrega. Les alteracions del flux, els panells solts i les vibracions-transportades per l'estructura poden contribuir a la queixa. Anoteu la configuració, la comanda de velocitat i el punt de funcionament durant la prova de soroll perquè es pugui comparar un canvi de producció futur amb la mostra acceptada.
Quan les cerques d'escapament-en línia, de sostre i de restauració necessiten una especificació diferent?
Ventiladors centrífugs en líniaestan muntats per treballar dins d'un camí de conducte. Comproveu les mides de connexió de la unitat completa, el rendiment instal·lat, el muntatge i l'accés al servei. de Blaubergcategoria de ventilador de conducte en líniaés un punt de partida útil, però confirmeu la tecnologia i el model exactes de l'impulsor en lloc d'assumir que cada producte en línia és centrífug.
Ventiladors centrífugs de sostredescriure un conjunt d'escapament-muntat al sostre. L'especificació ha de tractar l'habitatge, la interfície del sostre, l'exposició a la intempèrie i la disposició de la descàrrega, així com el component del ventilador. Un impulsor centrífug nu o un ventilador d'endoll no és automàticament un producte d'escapament complet del sostre-. Confirmeu el proveïdor de muntatge i el deure d'escapament previst abans de fer una comanda.
Preguntes sobreLimitacions dels ventiladors centrífugs d'alt -amperatge en la restauració dels danys causats per l'aiguaes refereix a un sistema diferent. El corrent elèctric per si sol no estableix un flux d'aire superficial útil o un rendiment d'assecat. Una comparació d'equips de restauració necessita l'entrada operativa real, la font d'alimentació disponible, la ubicació i l'estratègia-d'eliminació d'humitat. L'augment de l'amperatge no substitueix la verificació del resultat previst.
De la mateixa manera,Limitacions dels ventiladors centrífugs d'alt{0}amperatge en l'assecat estructuralno es pot resoldre des d'un catàleg de components OEM. El moviment de l'aire és una part del procés i un ventilador de ventilació estàndard no s'ha de presentar com a unitat de restauració certificada sense l'evidència del producte necessària. Aquestes distincions ajuden els compradors a sol·licitar l'equip correcte en lloc de triar entre una categoria de ventilador no relacionada.
Una cerca específica d'ubicació-com ara"ventiladors centrífugs industrials de Nova Jersey"afegeix un requisit de servei a l'especificació tècnica. Els compradors han de confirmar la cobertura de lliurament, la responsabilitat de la posada en marxa, la disponibilitat de substitució i l'assistència local. Aquesta recerca no determina que un fabricant tingui una oficina, un magatzem o un equip d'instal·lació de Nova Jersey.
Què pertany a la planificació del manteniment del ventilador centrífug?
El manteniment del ventilador centrífug comença amb les instruccions del model seleccionat i l'estat del conjunt complet. Proporcioneu un accés segur i seguiu el procediment d'aïllament de l'equip abans de la inspecció. Anoteu el model del ventilador, la configuració elèctrica i la revisió del control perquè el treball de substitució no introdueixi cap component incompatible.
Inspeccioneu l'entrada, l'impulsor i el camí de l'aire circumdant per detectar contaminació o obstruccions mitjançant el mètode de manteniment aprovat. Comproveu la integritat del muntatge, proteccions, cables i connectors. Escolteu els canvis en el so i investigueu vibracions, errors repetits o reducció del flux d'aire. Els intervals de servei haurien de reflectir les hores de funcionament i l'exposició a la contaminació en lloc d'un programa arbitrari copiat entre aplicacions.
Una disposició del motor EC pot evitar la substitució de les escombretes i un conjunt d'accionament directe-pot evitar el manteniment de la corretja, però els filtres i els conductes d'aire encara requereixen atenció. No considereu una descripció general del motor "sense manteniment-" com una promesa que tot el sistema de ventilació no necessita inspecció.
Què heu d'enviar quan demaneu una recomanació de fan de Blauberg?
Envieu un full d'obligacions concís i el dibuix de muntatge amb la consulta. Identifiqueu si necessiteu un component del ventilador, un ventilador amb carcassa o una unitat de ventilació completa. Això marca la diferència entre comparar famílies de catàleg i fer una recomanació de model útil.
| Entrada RFQ | Inclou |
|---|---|
| Punts de deure | Flux d'aire, pressió estàtica o total, unitats, densitat i casos operatius. |
| Subministrament elèctric | Tensió, fase, freqüència i qualsevol restricció de subministrament. |
| Integració | Sobre de l'espai, distribució d'entrada i sortida, muntatge i espai de servei. |
| Controls | Comandament de velocitat, monitorització, requisits d'alarma i resposta a fallades. |
| Medi ambient | Descripció de la temperatura, humitat, condensació, pols i{0}}aire transportat. |
| Acceptació | Límits de potència i acústics, mètode de mesura i condicions de prova-de mostra. |
Com a exemple documentat, elPàgina del producte GK-B400E-EC-05enumera un ventilador d'endoll EC de 400 mm amb una font trifàsica de 230 VAC-i control de velocitat de 0 a 10 VDC o PWM. També enumera la comunicació RS485 i la retroalimentació del tacòmetre. Aquests detalls s'apliquen a aquest model; verificar l'especificació actual, el protocol de control i el cablejat abans de la integració.
El fabricant-ha publicat la referència del cablejat GK-B400E-EC-05. Utilitzeu les instruccions elèctriques actuals específiques del model per a la instal·lació.Veure font i especificació actual ↗
Sol·liciteu la corba de rendiment actual, el dibuix dimensional i el document elèctric per a cada model seleccionat. Conserveu el sufix exacte i la revisió del document a l'especificació de compra. Un cognom per si sol no pot establir un comportament intercanviable de muntatge, subministrament o control.
Com valideu el ventilador seleccionat abans de la producció?
Construeix la mostra amb el recinte, el filtre, els protectors i els components de sortida previstos. Identifiqueu les revisions del ventilador i del controlador al registre de prova i, a continuació, definiu les condicions d'acceptació abans de prendre mesures. L'objectiu és demostrar que el muntatge proposat compleix un requisit repetible, amb prou informació perquè un altre enginyer reprodueixi la comparació.
Registre el flux d'aire, la pressió, l'entrada elèctrica i les observacions de temperatura pertinents a demanda normal i en els casos límit especificats. Incloure mesures acústiques segons el mètode acordat. Mantingueu els resultats nets del-filtre i del filtre carregat-separats i distingeix els valors mesurats dels estimats. Una mesura en blanc ha de romandre en blanc fins que finalitzi la prova.
Comproveu el comportament de control i el funcionament constant. Verifiqueu la resposta esperada a l'ordre mínim, els canvis en la demanda i qualsevol condició de pèrdua-de-de senyal especificada. Per a les matrius de ventiladors, documenteu l'escenari d'interrupció acordat i el comportament dels ventiladors restants. Eviteu tractar una prova de ventilador-individual reeixida com una prova que la matriu completa satisfà tots els casos operatius.
Resoldre les discrepàncies comprovant la configuració de mesura, la resistència del sistema, les fuites d'aire i la configuració de control amb la configuració aprovada. Manteniu un registre de cada canvi correctiu. Una vegada que el conjunt compleixi els seus criteris d'acceptació, conservi la llista de materials, els paràmetres i els dibuixos provats com a referència de producció. Això connecta la selecció original del ventilador centrífug amb una configuració que els equips de compra, fabricació i servei poden identificar.
Preguntes freqüents
Un ventilador centrífug més gran és sempre més eficient?
No. L'eficiència depèn d'on funcioni el ventilador i de la configuració completa. Compareu les mides candidates al mateix flux d'aire i pressió, inclòs el rang de control, les pèrdues d'instal·lació i l'espai disponible.
Puc substituir un ventilador centrífug AC per una versió EC?
Potencialment, després de comprovar la corba de servei, subministrament, dimensions i requisits de control. Coincidiu amb la instal·lació completa i valideu el conjunt de substitució. L'etiqueta "EC" no estableix una caiguda-de compatibilitat.
Es pot utilitzar el cabal d'aire màxim del catàleg per a una unitat filtrada?
Només si la pressió i la configuració corresponents compleixen el requisit de la unitat. Utilitzeu una corba que inclogui la resistència rellevant i confirmeu el resultat muntat amb el filtre i la carcassa prevista.
Quina és la primera comprovació quan el flux d'aire instal·lat és massa baix?
Confirmeu la comanda de velocitat real, l'estat de la-carrera de l'aire i la base de mesura. Compareu-los amb el dibuix de servei i instal·lació seleccionat abans de suposar que s'ha de substituir el motor o l'impulsor.
Com he de comparar els proveïdors de ventiladors centrífugs?
Demaneu a cada proveïdor les mateixes proves-de deures, dibuixos, documentació de controls i condicions d'acceptació de mostres. A continuació, compareu el lliurament, el suport i les condicions comercials per al model proposat exacte.
Comenceu pel vostre punt d'operació
Comparteix el teu flux d'aire, pressió, voltatge, espai disponible i aplicació amb Blauberg Motoren per parlar de les configuracions de ventilador adequades.
Discutiu els vostres requisits de ventilador →Fonts i abast
Documentació del model verificada el 29 de setembre de 2026; la visió general de la família del producte-es va actualitzar el 30 de setembre de 2026. La primera il·lustració és un disseny redissenyat basat en les il·lustracions del producte-subministrades per l'empresa. Aquest article explica un mètode de selecció i inclou un càlcul il·lustratiu. No informa d'una nova prova de laboratori ni d'un cas pràctic d'instal·lació.
- Blauberg GK-B400E-EC-05: gràfic de rendiment, dimensions i cablejat.
- DOE: Millora del rendiment del sistema de ventiladors: fonaments del-sistema del ventilador i avaluació energètica.
- AMCA: Mitigating System Effect: pèrdues-relacionades amb la instal·lació.
