VENTILADOR DE FLUX CREUAT:
la guia completa de tipus, especificacions i aplicacions
Tot el que els enginyers i els equips de contractació necessiten saber sobre els ventiladors de flux creuat (ventiladors tangencials) -, des dels principis de funcionament i les especificacions clau fins a la selecció específica de l'aplicació-.
Un ventilador de flux creuat (també conegut com a ventilador tangencial, ventilador transversal o ventilador de flux creuat) és un tipus de ventilador caracteritzat pel seu impulsor cilíndric llarg i equipat amb múltiples pales corbes cap endavant-. A diferència dels ventiladors axials (que mouen l'aire paral·lel a l'eix) o els ventiladors centrífugs (que descarreguen l'aire radialment cap a l'exterior), el ventilador de flux creuat atreu l'aire des d'un costat de l'impulsor i l'expulsa des del costat oposat - tot dins del mateix pla i perpendicular a l'eix de rotació.
Vist des del costat, l'impulsor s'assembla a una roda de hàmster allargada o a un rodet de tallagespa manual. Aquesta geometria permet que el ventilador generi un corrent d'aire ample, gros i uniforme a tota la longitud de la seva sortida - una característica que cap altre tipus de ventilador pot reproduir en un factor de forma prim.
En termes pràctics:Si necessiteu empènyer una làmina d'aire consistent a través d'una obertura llarga i estreta - com la ventilació d'un aire condicionat de tipus dividit-, una porta de cortina d'aire o un escalfador de-panel pla -, el ventilador de flux creuat és especialment adequat per fer la feina de manera silenciosa i eficient.
Ventilador de flux creuat de CA
Cost-ventiladors tangencials de CA estables per a electrodomèstics-, equips de calefacció, refrigeració i sistemes OEM de gran-volum.
El funcionament estàndard de 230 V/50 Hz fa que la integració elèctrica sigui senzilla. Les opcions de motor - ombrejat o PSC admeten un funcionament de velocitat fixa- fiable. La velocitat es pot adaptar mitjançant una tensió reduïda o múltiples aixetes de bobinat.
Ventilador DC de flux creuat
Ventiladors de flux creuat de baixa tensió-per a un control precís, baix soroll i sistemes compactes de climatització o refrigeració electrònica.
Les versions de 12 V i 24 V CC s'adapten a equips OEM controlats-. Els motors de CC sense escombretes utilitzen tecnologia d'accionament trifàsic per a un funcionament eficient i silenciós. La velocitat es pot controlar mitjançant senyals 0-10V DC o PWM.
Ventilador de flux creuat EC
Ventiladors tangencials EC d'-alta eficiència per a equips de-velocitat variable que encara requereixen entrada directa de la xarxa de CA.
L'entrada de 230V 50/60Hz elimina la necessitat d'una font d'alimentació de CC independent. Els motors EC combinen una alta eficiència amb un control de velocitat precís. El control es pot gestionar mitjançant senyals de CC o PWM de 0-10V.
SELECCIONAR PER MOTOR I MÈTODE DE CONTROL,
NO NOMÉS PER LA FORMA
Posar les opcions de CA, CC i EC a la mateixa pàgina redueix-i-anada i tornada i converteix les sol·licituds de preus vagues en consultes d'enginyeria: tensió, flux d'aire, mètode de control i restriccions d'aplicació.
Cost-estable per a equips de gran-volum
Els subministraments típics inclouen 230V/50Hz i 120V/60Hz. Els ventiladors de flux creuat de CA s'adapten a equips de cuina comercials, refrigeració del forn i productes alimentats per línia-. L'adaptació bàsica de la velocitat es pot gestionar mitjançant aixetes de bobinat o control de tensió.
Control de baixa-tensió amb ajust precís de velocitat
Els subministraments típics inclouen 12V i 24V DC. Els ventiladors de flux creuat DC i BLDC s'adapten a controls de climatització, interfícies BMS, armaris, proves de càrrega de calor-del centre de dades i equips amb objectius de soroll estrictes.
Alta eficiència i control a nivell{0}}del sistema
Els bufadors tangencials EC són adequats per a aplicacions d'-estalvi d'energia, de-velocitat variable i d'aplicacions de-retropressió- més alta. Les opcions poden incloure 0-10V, PWM, sortida tac o control integrat per simplificar el sistema més ampli.
Els ventiladors de flux creuat ocupen un nínxol únic i en gran part insubstituïble: flux d'aire uniforme, laminar i d'àrea àmplia-des d'un paquet prim i allargat. Utilitzeu aquesta matriu de decisions per confirmar ràpidament la vostra elecció:
DADES DE SELECCIÓ A RECOLLIR ABANS DE COTITZAR
Una llista de verificació converteix millor que un botó de contacte genèric. Mostra als enginyers que enteneu les seves limitacions i els ajuda a proporcionar dades útils d'una sola passada.
Objectiu de flux d'aire
Flux d'aire necessari, pressió estàtica permesa, distància de llançament d'aire, amplada de cobertura i si el ventilador bufa a través d'un intercanviador de calor o un element de calefacció.
Embolcall mecànic
Diàmetre de l'impulsor, longitud total del ventilador, longitud de sortida. límit d'alçada, forats de muntatge, protectors de dits, suports i angle de la carcassa del flux d'aire de 90 graus / 180 graus.
Entrada elèctrica
230 V/50 Hz, 120 V/60 Hz, 12 V CC, 24 V CC, 230 V EC, 400 V o requisits de tensió personalitzats.
Mètode de control
Velocitat fixa, aixetes de bobinatge, control de tensió, 0-10 V, PWM, sortida de tac, termòstat o control del sistema basat en sensors.
Entorn operatiu
Temperatura normal, temperatura alta, humitat, greix, refrigeració, vibració mòbil, bastidors de càrrega de calor-, sales de transformadors i limitacions similars.
Requisits de fiabilitat
Tipus de coixinet, vida útil objectiu, límit de soroll, necessitats de certificació-, proves de mostres, proves de vida accelerada i coherència de producció.
Documents d'enginyeria
Fulls de dades, dibuixos 2D. 3D CAD. esquemes de cablejat, notes d'instal·lació, mostres d'informes de prova, certificacions i declaracions de conformitat.
MODELS I ESPECIFICACIONS DE VENTILADORS CROSS FLOW
Exploreu la gamma de ventiladors Blauberg cross fow per tipus de motor, voltatge, flux d'aire, pressió, nivell de soroll i
dimensions d'instal·lació.
Visió general del ventilador de flux creuat
Els ventiladors de flux creuat utilitzen un impulsor cilíndric de múltiples-palpes per oferir una cortina d'aire àmplia i uniforme a una pressió estàtica relativament baixa. L'estructura plana és adequada per a HVAC compactes, electrodomèstics, cortines d'aire, refrigeració electrònica i altres espais d'instal·lació estrets.
Interval de claus
- cabal d'aire màxim fins a 4.200 m³/h,
- potència màxima d'entrada de fins a 330 W,
- opcions de baix -soroll fins a 10 dB(A).
CARACTERÍSTIQUES
- Disseny compacte:L'estructura compacta admet espais d'instal·lació limitats.
- Alta flexibilitat:Les mides de l'impulsor i les especificacions del motor es poden seleccionar per a diferents aplicacions.
- Guiatge aeri{0}d'alta precisió:L'estructura de sortida única proporciona una guia d'aire dirigida.
- Funcionament suau i baix soroll:L'impulsor de múltiples -palpes i la guia precisa de la carcassa garanteixen un funcionament silenciós.
- Flux d'aire elevat:L'aire es lliura uniformement a una àmplia àrea de sortida a una pressió estàtica relativament baixa.
- Consum{0}}energètic eficient:Les opcions de motor EC redueixen l'ús d'electricitat i els costos operatius.
AVANTATGES DEL MOTOR EC
- Rendiment eficient a qualsevol velocitat de rotació del ventilador, inclosa la velocitat molt baixa.
- Baixa emissió de calor i dimensions compactes del motor del rotor extern.
- La velocitat màxima del ventilador no depèn de la freqüència de la xarxa.
- Apte per a la connexió a la xarxa elèctrica de 50 Hz i 60 Hz.
- La demanda d'energia és aproximadament un terç inferior a la dels motors estàndard.
- Admet la configuració de paràmetres del PC, l'intercanvi de dades i el control centralitzat del ventilador.

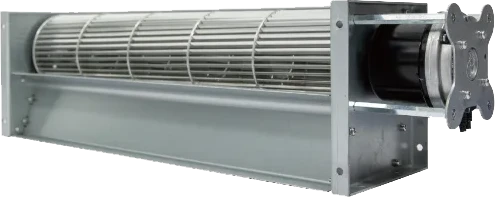

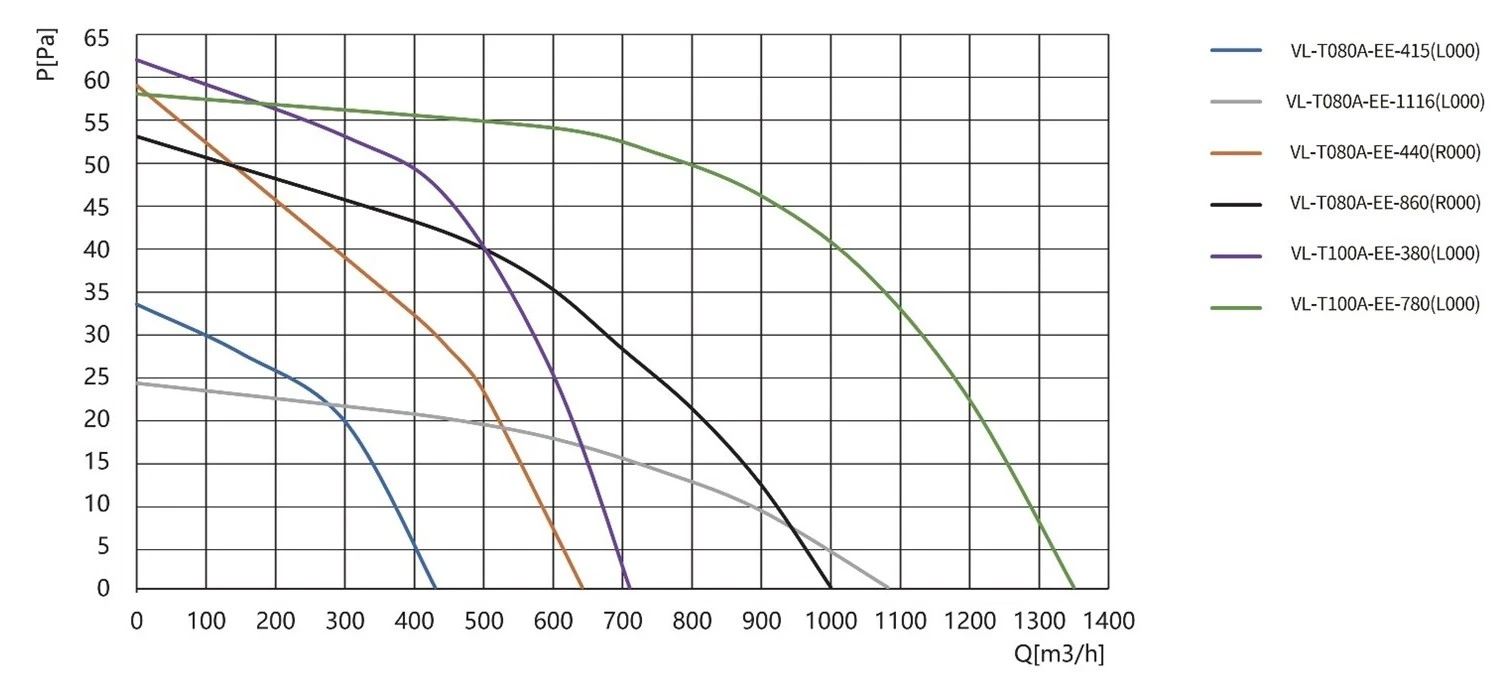

VENTILADOR EC CROSS FLOW
Presentem dades bàsiques, com ara models de ventiladors de flux creuat EC, voltatge, flux d'aire i pressió estàtica, juntament amb corbes P-Q per adaptar-se amb precisió als vostres requisits de ventilació. Si us plau, no dubti en contactar amb nosaltres.
DADES TÈCNIQUES
| PART NÚM. | TensióV | FreqüènciaHz | ActualA | PoderW | VelocitatRPM | Flux d'airem³/h | Pressió de l'airePa | SorolldB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-TO80A-EE-415(L000) | 230 | 50/60 | 0.25 | 37.2 | 1,850 | 430 | 33 | 51 |
| VL-TO80A-EE-1116(L000) | 230 | 50/60 | 0.39 | 58.08 | 1,700 | 1,082 | 24 | 54 |
| VL-TO80A-EE-440(R000) | 230 | 50/60 | 0.27 | 40.8 | 1,700 | 642 | 59 | 57 |
| VL-TO80A-EE-860(R000) | 230 | 50/60 | 0.38 | 56.4 | 1,500 | 1,000 | 53 | 55 |
| VL-T100A-EE-380(L000) | 230 | 50/60 | 0.31 | 50.0 | 1,500 | 710 | 62 | 58 |
| VL-T100A-EE-780(L000) | 230 | 50/60 | 0.71 | 115.0 | 1,500 | 1,350 | 58 | 63 |
RENDIMENT AIRE

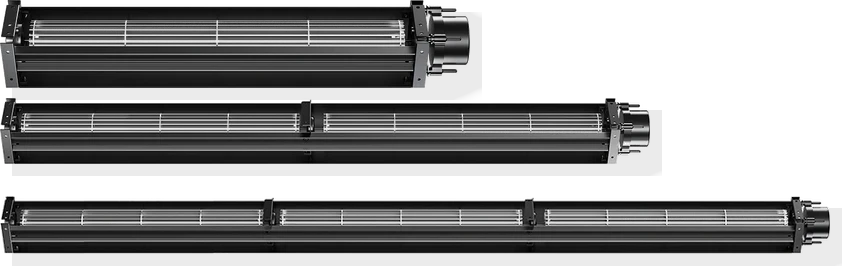

VENTILADOR DC CROSS FLOW
Presentem dades bàsiques, com ara models de ventilador de corrent creuat, voltatge, flux d'aire i pressió estàtica, juntament amb corbes P-Q per adaptar-se amb precisió als vostres requisits de ventilació. Si us plau, no dubti en contactar amb nosaltres.
DADES TÈCNIQUES
| PART NÚM. | TensióV | FreqüènciaHz | ActualA | PoderW | VelocitatRPM | Flux d'airem³/h | Pressió de l'airePa | SorolldB(A) |
|---|---|---|---|---|---|---|---|---|
| VF-T030A-EE-1082(R002) | 12 | 9~15 | 0.60 | 7.2 | 2,400 | 175 | 17 | 38 |
| VD-T030A-EE-1082(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,400 | 175 | 17 | 38 |
| VD-T040A-EE-1055(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,600 | 290 | 18 | 38 |
| VF-T043A-EE-420(R000) | 12 | 9~15 | 0.52 | 6.24 | 2,600 | 202 | 19 | 10 |
| VD-T043A-EE-420(R000) | 24 | 16~28 | 0.33 | 7.92 | 2,600 | 202 | 19 | 10 |
| VD-T045A-EE-870(R000) | 24 | 16~28 | 0.85 | 20.4 | 1,800 | 516 | 25 | 48 |
| VF-T050A-EE-418(R000) | 12 | 9~15 | 1.16 | 13.95 | 2,400 | 395 | 45 | 43 |
| VD-T050A-EE-418(R000) | 24 | 16~28 | 0.61 | 14.64 | 2,400 | 395 | 45 | 43 |
| VD-T060A-EE-1305(R001) | 24 | 16~28 | 2.20 | 52.8 | 1,800 | 820 | 60 | 54 |
| VD-T080A-EE-860(R000) | 24 | 16~28 | 2.35 | 56.4 | 1,500 | 1,000 | 53 | 55 |
RENDIMENT AIRE

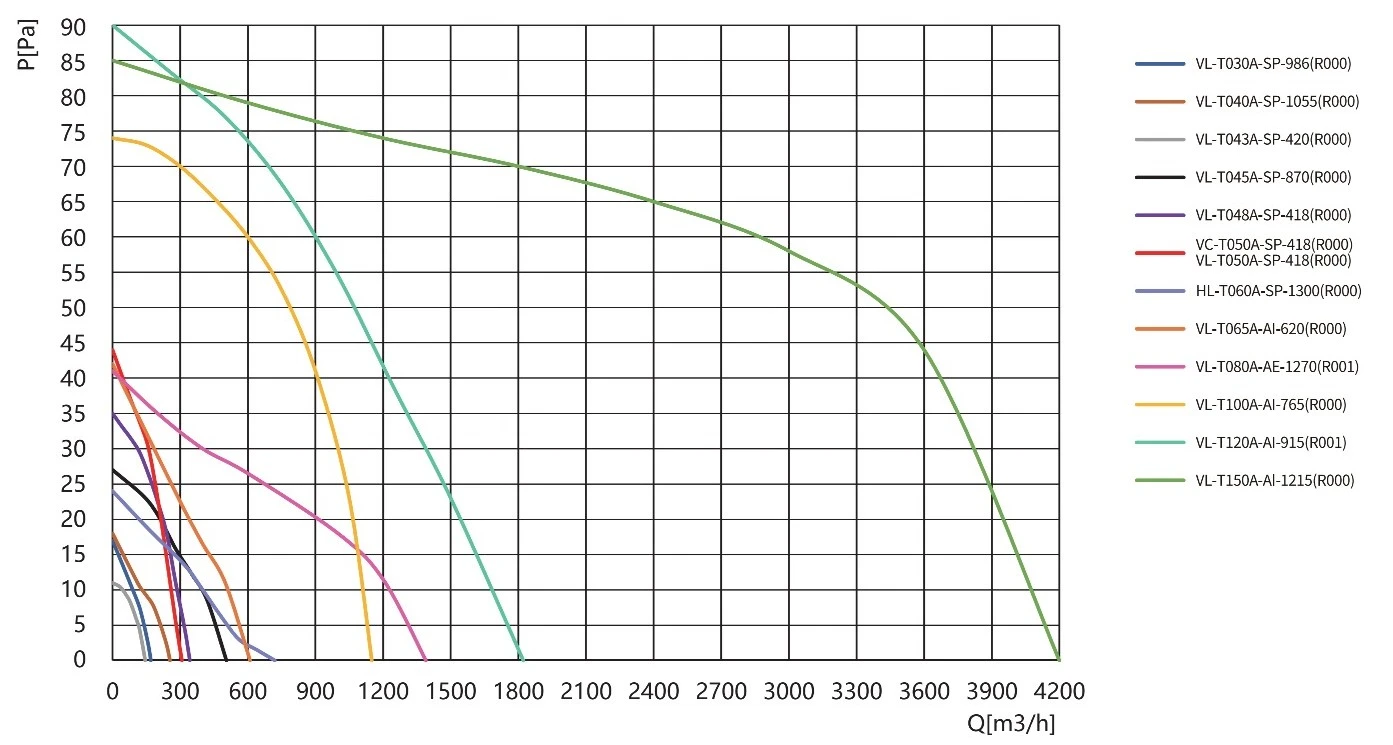

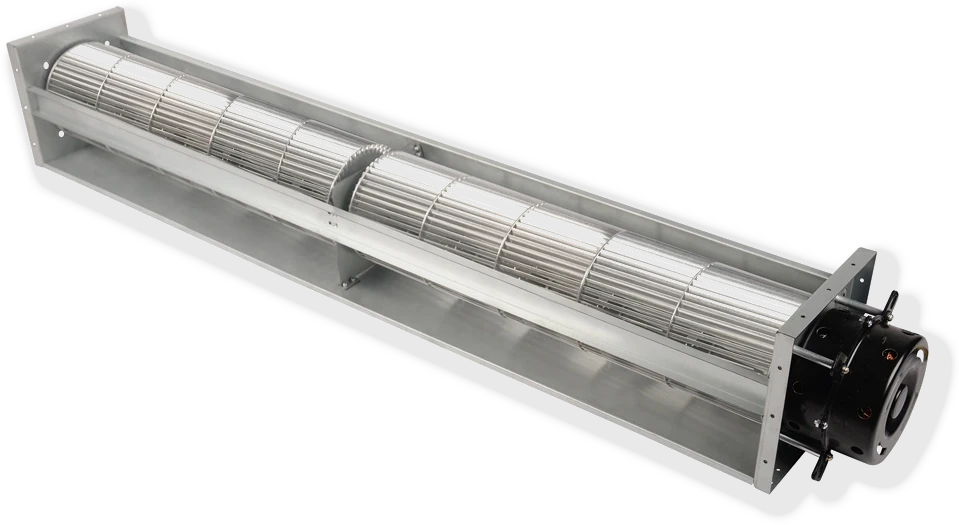

VENTILADOR DE FLUX CREUAT AC
Presentem dades bàsiques, com ara models de ventilador de flux creuat de CA, voltatge, flux d'aire i pressió estàtica, juntament amb corbes P-Q per adaptar-se amb precisió als vostres requisits de ventilació. Si us plau, no dubti en contactar amb nosaltres.
DADES TÈCNIQUES
| PART NÚM. | TensióV | FreqüènciaHz | ActualA | PoderW | VelocitatRPM | Flux d'airem³/h | Pressió de l'airePa | SorolldB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-T030A-SP-986(R000) | 230 | 50 | 0.15 | 18.0 | 2,400 | 170 | 17 | 38 |
| VL-T040A-SP-1055(R000) | 230 | 50 | 0.22 | 17.0 | 2,100 | 255 | 18 | 38 |
| VL-T043A-SP-420(R000) | 230 | 50 | 0.14 | 20.0 | 2,500 | 163 | 19 | 37 |
| VL-T045A-SP-870(R000) | 230 | 50 | 0.40 | 56.0 | 1,700 | 505 | 27 | 49 |
| VL-T048A-SP-418(R000) | 230 | 50 | 0.32 | 35.0 | 2,000 | 343 | 35 | 44 |
| VC-T050A-SP-418(R000) | 115 | 60 | 0.96 | 62.4 | 3,000 | 337 | 45 | 46 |
| VL-T050A-SP-418(R000) | 230 | 50 | 0.47 | 52.4 | 2,600 | 308 | 49 | 44 |
| HL-T060A-SP-1300(R000) | 230 | 50 | 0.38 | 52.0 | 2,200 | 720 | 24 | 45 |
| VL-T065A-AI-620(R000) | 230 | 50 | 0.20 | 42.0 | 1,300 | 610 | 42 | 35 |
| VL-T080A-AE-1270(R001) | 230 | 50 | 0.31 | 64.0 | 1,200 | 1,390 | 41 | 57 |
| VL-T100A-AI-765(R000) | 230 | 50 | 0.40 | 60.0 | 1,050 | 1,150 | 74 | 63 |
| VL-T120A-AI-915(R001) | 230 | 50 | 0.40 | 60.0 | 900 | 1,822 | 90 | 67 |
| VL-T150A-AI-1215(R000) | 230 | 50 | 2.21 | 330.0 | 860 | 4,200 | 85 | 75 |
RENDIMENT AIRE
COL·LABORACIÓ EN ENGINYERIA DES DE
REQUISITS PER A LA PRODUCCIÓ
Els projectes de ventiladors de flux creuat no són només compres estàndards de ventiladors. El proveïdor adequat hauria de donar suport a la integració d'equips des del primer resum dels requisits, passant per documents, proves de mostres, validació pilot i producció en massa estable.
Breu de requisits
Confirmeu l'aplicació, el flux d'aire, la pressió estàtica, l'objectiu de soroll, les dimensions, la tensió, la temperatura i la demanda anual.
Proposta i documents
Proporcioneu model recomanat, full de dades, fitxers 2D/3D, notes de muntatge i solució elèctrica.
Prova de mostra
El client prova el flux d'aire, el soroll, l'augment de temperatura, la lògica de control i l'espai de muntatge a l'equip real.
Validació pilot
Valideu BOM, connectors, suports, embalatge, vida útil i consistència en un petit lot de producció.
Producció en massa
Subministrament segons la previsió i la cadència de la comanda alhora que millora contínuament els costos, el soroll i el rendiment energètic.
-
![Ventiladors de flux creuat de CA Blauberg de 40 mm per a aire condicionat]()
Ventiladors de flux creuat de CA Blauberg de 40 mm per a ...Certificat: UL, CE, ROHS, CCC, ISO;. Capacitat de subministrament: 400.000 peces per any;. MOQ: 1 ~ 100 unitats segons el preu EXW; 100 unitats anteriors en funció del preu FOB.. Codi HS: 8414593000
-
![Ventilador tangencial de CA Blauberg de 60 mm d'alta eficiència de 115 V de flux creuat per a escalfador elèctric i vitrina]()
Ventilador tangencial de CA Blauberg de 60 mm d'alta efic...Certificat: UL, CE, ROHS, CCC, ISO;. Capacitat de subministrament: 400.000 peces per any;. MOQ: 1 ~ 100 unitats segons el preu EXW; 100 unitats anteriors en funció del preu FOB.. Codi HS: 8414593000
-
![Ventilador tangencial de CA de 80 mm de 230 V 70 W Ventilador d'alta eficiència per a sistema HVAC, nevera, cortina d'aire]()
Ventilador tangencial de CA de 80 mm de 230 V 70 W Ventil...Certificat: UL, CE, ROHS, CCC, ISO;. Capacitat de subministrament: 400.000 peces per any;. MOQ: 1 ~ 100 unitats segons el preu EXW; 100 unitats anteriors en funció del preu FOB.. Codi HS: 8414593000
-
![Ventilador de flux creuat de CA de 80 mm, ventilador de 230 V HVAC d'alta pressió estàtica per a cortines d'aire i equips de refrigeració]()
Ventilador de flux creuat de CA de 80 mm, ventilador de 2...Certificat: UL, CE, ROHS, CCC, ISO;. Capacitat de subministrament: 400.000 peces per any;. MOQ: 1 ~ 100 unitats segons el preu EXW; 100 unitats anteriors en funció del preu FOB.. Codi HS: 8414593000
-
![Ventilador compacte de flux creuat tangencial EC de 80 mm per a la refrigeració d'equips mèdics]()
Ventilador compacte de flux creuat tangencial EC de 80 mm...Certificat: UL, CE, ROHS, CCC, ISO;. Capacitat de subministrament: 400.000 peces per any;. MOQ: 1 ~ 100 unitats segons el preu EXW; 100 unitats anteriors en funció del preu FOB.. Codi HS: 8414593000
-
![Ventilador de flux creuat de CA de 48 mm Ventilador tangencial de 220 V amb roda d'alumini]()
Ventilador de flux creuat de CA de 48 mm Ventilador tange...Certificat: UL, CE, ROHS, CCC, ISO;. Capacitat de subministrament: 400.000 peces per any;. MOQ: 1 ~ 100 unitats segons el preu EXW; 100 unitats anteriors en funció del preu FOB.. Codi HS: 8414593000
-
![Ventilador de flux creuat-eficient d'energia-EC 100 mm per a la refrigeració d'aire condicionat]()
Ventilador de flux creuat-eficient d'energia-EC 100 mm pe...Certificat: UL, CE, ROHS, CCC, ISO;. Capacitat de subministrament: 400.000 peces per any;. MOQ: 1 ~ 100 unitats segons el preu EXW; 100 unitats anteriors en funció del preu FOB.. Codi HS: 8414593000
-
![Ventilador tangencial de baix soroll de 60 mm de CA per a refrigeració de climatització i electrònica]()
Ventilador tangencial de baix soroll de 60 mm de CA per a...Certificat: UL, CE, ROHS, CCC, ISO;. Capacitat de subministrament: 400.000 peces per any;. MOQ: 1 ~ 100 unitats segons el preu EXW; 100 unitats anteriors en funció del preu FOB.. Codi HS: 8414593000
SERVEIS BÀSICS DES D'UN VENTILADOR CROS-FLOW
FABRICANT
Ajudem els fabricants d'equips a convertir els requisits de flux d'aire, espai, soroll, tensió i fiabilitat en solucions de ventilador preparades per al mostreig, l'aprovació i la producció repetida.
Selecció i personalització d'enginyeria
- Reviseu el flux d'aire objectiu, la pressió estàtica, l'espai d'instal·lació, el camí d'entrada i sortida, el límit de soroll, la temperatura, la tensió i el mètode de control.
- Recomaneu opcions de motor AC, DC o EC, diàmetre i longitud de l'impulsor, control de velocitat, direcció de muntatge, proteccions, suports i connectors.
- Proporcioneu fulls de dades, dibuixos en 2D, CAD 3D, diagrames de cablejat i especificacions de mostra per donar suport al disseny del client-a.
- Admet longituds personalitzades, funcionament a-alta temperatura, resistència a la humitat, ajustament de baix-soroll, disseny de llarga-vida útil i configuracions específiques-d'aplicacions.
Mostreig, validació i subministrament estable
- Creeu mostres per a comprovacions d'ajust, proves de flux d'aire i soroll, proves tèrmiques i producció pilot abans de l'aprovació final.
- Donar suport a les comprovacions de rendiment, validació de la fiabilitat, documents d'inspecció entrants i proves de compliment quan sigui necessari.
- Gestioneu les eines, la BOM, la consistència del motor i l'impulsor, l'embalatge, l'etiquetatge i la traçabilitat de la producció per reduir la variació del lot.
- Proporcioneu comanda-pilot per a la planificació de-producció massiva, suport de substitució i subministrament a llarg-per als programes d'equips OEM.
COM FUNCIONA UN VENTILADOR CROSS FLOW?
La característica definitòria d'un ventilador de flux creuat que l'aire passa a través de l'impulsor dues vegades un cop entra per la cara oberta del rotor i de nou quan surt pel costat oposat a la voluta de sortida (voluta).

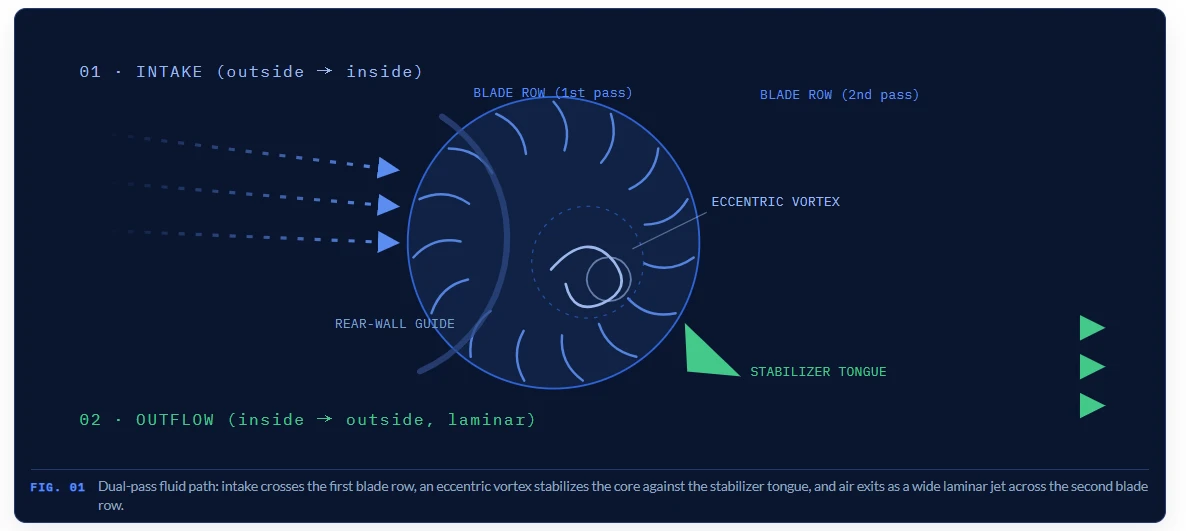

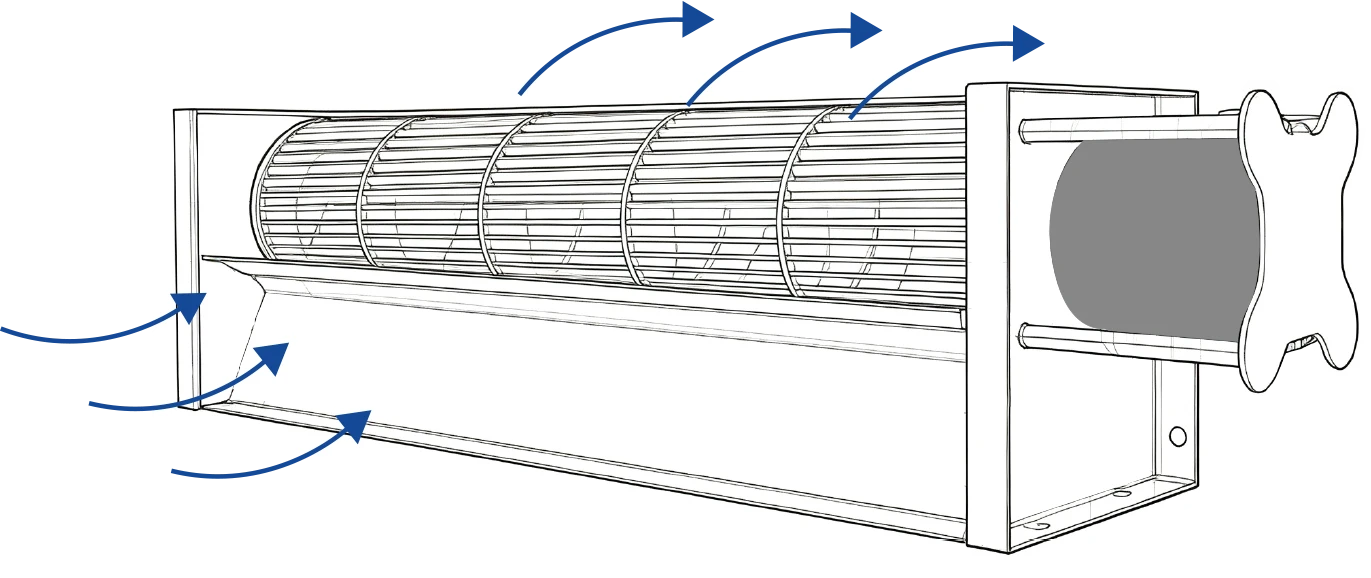

Aquí teniu la ruta completa del flux d'aire:
Entrada d'aire
L'aire ambient entra a través de la reixa d'entrada al llarg de tota la longitud de l'impulsor cilíndric -tota la longitud del rotor es converteix en una entrada d'aire activa.
Primera passada de fulla
Les pales corbes cap endavant-que giren acceleren l'aire radialment cap a dins mentre travessa transversalment el rotor, guanyant velocitat i impuls.
Formació del nucli de vòrtex
Un vòrtex excèntric estabilitzador es forma prop de la llengua de la voluta, ancorant el patró de flux i mantenint una pressió estàtica constant a tota l'amplada de sortida.
Segona passada de fulla
L'aire travessa l'impulsor per segona vegada, agafant velocitat addicional abans de ser dirigit cap a la bobina de sortida.
Descàrrega Laminar
L'aire surt per la reixa de sortida com una làmina ample, llisa i laminar (baixa -turbulència) - uniforme a tota la longitud de l'impulsor.
- → Intercanvi de calor més uniforme:El flux d'aire uniforme evita els punts calents/freds a les bobines de l'evaporador de climatització i els elements de calefacció.
- → Soroll aerodinàmic més baix:les capes d'aire llises i paral·leles produeixen un soroll de turbulència significativament menor que la descàrrega axial rotacional.
- → Rendiment previsible de la cortina d'aire:full d'aire continu i ininterromput a les portes amb una velocitat constant d'una vora a una altra.
Configuració del motor i coixinets
El motor d'accionament s'acostuma a muntar en un extrem de l'eix del tambor, fora del corrent d'aire, connectat mitjançant un -eix dissenyat amb precisió. Aquesta col·locació externa del motor redueix l'estrès tèrmic als bobinatges del motor, simplifica el servei i evita que la calor del motor contamini el corrent d'aire.
Coixinets de mànigues
menor cost; adequat per al muntatge horitzontal en aplicacions-de treball lleuger
Coixinets de boles
valorat 40.000-50,000+ hores; adequat per a qualsevol orientació de muntatge i cicles de treball continu
ESPECIFICACIONS I PARÀMETRES CLAU
La taula següent defineix l'embolcall de rendiment en les tres categories principals de mida. Sol·liciteu sempre dades de prova al fabricant al vostre punt de funcionament real (flux d'aire + pressió estàtica), no només els màxims-d'aire lliure.
| PARÀMETRE | PetitInferior o igual a 80 mm | Mitjana80-120 mm | Gran >120 mm |
|---|---|---|---|
| Tensió (CC) | 5V / 12V | 12V / 24V | 24V / 48V |
| Tensió (CA) | 110V/220V | 110V/220V | 110V/220V |
| MaxAirflow | 10-40 CFM | 40-120 CFM | 120-200+CFM |
| Nivell de soroll | 25-35 dB
|
30-42 dB
|
35-50 dB
|
| Pressió estàtica | 0,05-0,15 en H₂O | 0,10-0,25 inH₂O | 0,15-0,35 en H₂O |
| Vida útil (coixinet de boles) | 40.000-50.000 hores | 40.000-50.000 hores | 40.000-50.000 hores |
| Aplicacions típiques | Petits electrodomèstics, electrònica | HVAC, purificadors d'aire | Climatització comercial, cortines d'aire |
Longitud de l'impulsor vs. flux d'aire
Una de les llibertats de disseny més potents que ofereixen els ventiladors de flux creuat és la longitud de l'impulsor personalitzable. El flux d'aire s'escala aproximadament linealment amb la longitud de l'impulsor, permetent una coincidencia precisa de l'amplada de sortida:
Punts de referència de rendiment del soroll
| NIVELL DE SOroll | Idoneïtat del medi ambient | TIPUS DE MOTOR TÍPIC |
|---|---|---|
| <30 dB | Unitats d'aire condicionat de dormitoris residencials de primera qualitat,-médica | EC/DC sense escombretes |
| 30-40 dB | HVAC residencial estàndard, oficines, zones d'estar | Condensador DC/AC |
| 40-50 dB | Comercial, industrial lleugera, naus | AC/pol{0}}ombrejat |
| >50 dB | Industrial pesat (es requereix aïllament acústic) | CA trifàsica |
Relació d'aspecte, flux d'aire i escala de densitat
La mètrica que distingeix un bufador tangencial és l'alta relació d'aspecte entre la longitud de l'impulsor (L) i el diàmetre exterior (D). Parell de diàmetres petits de 25-150 mm amb longituds lineals des de 76 mm fins a més de 1.200 mm, de manera que el rendiment volumètric es pot duplicar ampliant L, sense augmentar la velocitat de la punta, el diàmetre o el soroll localitzat.
La generació de pressió es manté baixa- normalment 12-100 Pa - i la pressió estàtica és sensible a la densitat ambiental (tot i que la densitat no canvia el flux volumètric):
Protocol de calibratge.Els punts de referència es validen amb aire lliure, eix horitzontal, 20-25 graus, densitat de referència ρ= 1.2 kg/m³, després d'un escalfament de 5 minuts.
APLICACIONS PRINCIPALS DEL VENTILADOR CROSS FLOW
La combinació única de flux d'aire uniforme, perfil prim i longitud escalable fa que els ventiladors de flux creuat siguin el component preferit en diverses indústries de gran-volum.
Convectors de calefacció, radiadors de bomba de calor i calefacció de rases
Els convectors de calefacció, els radiadors de la bomba de calor i els sistemes de calefacció de rasa de terra utilitzen ventiladors tangencials prims per moure l'aire calent de manera uniforme al llarg de les línies de les finestres i dels canals llargs del sòl. La cobertura de descàrrega llarga s'adapta als intercanviadors de calor, mentre que la velocitat variable de CC o EC de baix-soroll millora la comoditat i es pot integrar amb termòstats d'ambient o plataformes BMS.

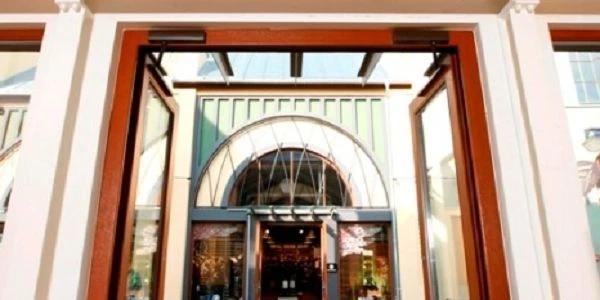

Cortines d'aire
Les cortines d'aire per sobre de les portes minoristes requereixen una làmina d'aire llarga i ininterrompuda a tota l'amplada de la porta. Un únic impulsor del ventilador de flux creuat que executa tota l'envergadura produeix la barrera contínua necessària - amb una velocitat constant d'una vora a una altra a velocitats de sortida típiques de 8-12 m/s.
Purificadors d'aire i escalfadors d'habitacions
Els purificadors d'aire d'estil-torre i els escalfadors de panells/ceràmica utilitzen ventiladors de flux creuat per moure l'aire a través de filtres o elements de calefacció des d'un recinte prim. La secció transversal fina-permet els dissenys elegants de la torre que seria impossible amb ventiladors centrífugs.
Electrònica, centre de dades i refrigeració de transformadors
Les impressores, les fotocopiadores, els tancaments de telecomunicacions, els equips de bastidor, els bancs de prova de càrrega de calor-del centre de dades i els transformadors secs es beneficien de l'àmplia descàrrega laminar del flux creuat. El flux d'aire s'estén per superfícies de PCB, badies d'emuladors de servidors i bobines de transformadors per evitar els punts calents alhora que admet els requisits personalitzats de voltatge, velocitat del ventilador i de sortida de l'escalfador-.
Refrigeració, equips alimentaris i control del forn Refrigeració
Els refrigeradors de visualització comercials, les cuines comercials, els equips d'alimentació, els controls de forns domèstics i els equips d'embalatge es basen en ventiladors de flux creuat per circular l'aire de manera uniforme a través de canals compactes. Els dissenys es poden adaptar a alta temperatura, humitat, greix, elements calefactors, proteccions, connectors especials i refrigeració localitzada en sistemes de producció contínua.
Equips mèdics i làser
Els ventiladors, els escalfadors de pacients i els equips d'imatge de diagnòstic requereixen un flux d'aire gairebé-silencioso, controlat amb precisió i lliure de contaminació-. Els ventiladors de flux creuat també s'utilitzen en làsers excímers (fotolitografia de semiconductors) on les altes taxes de circulació de gas amb una uniformitat precisa són fonamentals per a l'estabilitat de la potència del làser.
VENTILADOR DE FLUX CREUAT VS. AXIAL VS. CENTRÍFUG
Comprendre com es compara el ventilador de flux creuat amb els altres tipus de ventiladors principals és essencial per a una aplicació correcta
selecció. Cada tipus destaca en un règim de funcionament diferent.
Ventilador de flux creuat
- Direcció del flux d'aireTransversal / Perpendicular
- Patró de fluxFull Laminar Uniforme
- Interval de pressióBaix-Mitjà
- Nivell de sorollBaixa
- Factor de formaPrim, allargat
- Control de velocitatExcel·lent (PWM/0-10V)
- Millor úsFlux d'aire d'{0}}àrea àmplia uniforme
Ventilador axial
- Direcció del flux d'aireParal·lel a l'eix
- Patró de fluxRotacional/Turbulent
- Interval de pressióBaixa
- Nivell de sorollMitjana
- Factor de formaCompacte, circular
- Control de velocitatBé
- Millor úsGran volum, espai obert
Ventilador centrífug
- Direcció del flux d'aireRadialment cap a l'exterior (90%)
- Patró de fluxJet d'-alta velocitat
- Interval de pressióMitjana-Alta
- Nivell de sorollMitjana-Alta
- Factor de formaHabitatge rodona i voluminosa
- Control de velocitatBé
- Millor úsSistemes per conductes d'alta pressió
AC VS. DC VS. VENTILADOR EC CROSS FLOW
El tipus de motor és la decisió d'especificació més impactant per a l'eficiència energètica, el rendiment del soroll,
i vida útil. Aquí hi ha una comparació directa.
Ventilador de flux creuat de CA
- Circuit simple, no necessita controlador
- Cost unitari més baix
- Funcionament amb xarxa directa (110V-240V).
- Velocitat fixa (control limitat)
- Major soroll a tota velocitat
- Baixa -eficiència de càrrega parcial
Ventilador DC de flux creuat
- Control complet de velocitat PWM/0-10V
- Baix soroll a totes les velocitats
- Compatible amb 12V/24V/48V DC
- Compatible amb bateria i EV
- Requereix font d'alimentació de CC
- Cost unitari més elevat en comparació amb AC
Ventilador de flux creuat EC
- Entrada de xarxa de CA, eficiència del motor de CC
- Velocitat variable total (0-100%)
- Compatible amb BACnet/Modbus/0-10V
- Compatibilitat amb ErP/EnergyStar
- Vida útil més llarga (50,000+ hores)
- Cost unitari més alt
Connecteu-a-l'eficiència i els estàndards de l'aire
Com que l'aire travessa dues vegades la fila de fulles corbades cap endavant-, les pèrdues internes es dupliquen de manera inherent i el vòrtex excèntric extreu energia cinètica contínuament. L'eficiència total del cable-a-aire és el producte de tres sub-eficiència:
Les unitats de pols ombrejats de CA heretades-limitaven l'eficiència total al 12-25 %; els moderns motors de rotor-extern EC l'eleven fins al 45-55%, amb una corba de potència plana i previsible que arriba al genoll de la corba de pressió estàtica.
Compliment normatiu
Cost del cicle de vida i ROI de l'actualització d'EC
La contractació B2B hauria de prioritzar el cost total de propietat sobre el cost de capital. Un ventilador d'inducció de -nivell baix és més barat de comprar però més costós d'executar; els models de ROI d'actualització d'EC directament:
corrent
= més
portant vida
Com seleccionar el ventilador de flux creuat adequat
Seguiu aquest procés sistemàtic de 7 passos per especificar el ventilador creuat correcte per a la vostra aplicació. Treballar
a través de cada pas de la seqüència - saltar passos és la causa principal dels problemes de rendiment del camp.
Definiu els vostres requisits de sol·licitud
Ldentiu el cas d'ús bàsic: HVAC, cortina d'aire, refrigeració electrònica, electrodomèstics o procés industrial. Cada categoria ha establert estàndards de flux d'aire i soroll que redueixen immediatament el rang d'especificacions.
Mesura de l'espai disponible
Anoteu la longitud, l'amplada (profunditat) i l'alçada màximes del sobre d'instal·lació. La longitud de l'impulsor de flux creuat normalment es pot personalitzar; Els diàmetres comuns de l'impulsor oscil·len entre 50 mm i 140 mm per a DC, fins a 150 mm + per a AC.
Calcula el flux d'aire necessari
Utilitzeu la càrrega tèrmica del sistema per calcular el CFM mínim requerit. Per a aplicacions de refrigeració:
Afegiu un marge de seguretat del 20% abans de seleccionar. Seleccioneu els ventiladors per funcionar a menys del 80% o igual al flux d'aire màxim nominal per a una fiabilitat i un soroll òptims.
Avaluar la pressió estàtica del sistema
Estimar la caiguda de pressió en tots els components aigües avall (filtres, reixes, intercanviadors de calor, conductes). Els ventiladors de flux creuat estan optimitzats per a una pressió estàtica baixa a mitjana (normalment fins a 0,3-0,4 in H
Seleccioneu el tipus de motor
- AC:El cost és el motor principal, no es requereix velocitat variable
- DC 12V/24V:sistemes portàtils/bateries, electrodomèstics, sensibles al soroll-
- DC 24V/48V:Ventilació de cabina EV, autobusos de corrent continu industrials
- EC:HVAC comercial, projectes ecològics-certificats, funcionament continu-alt
Especifiqueu el límit de soroll
Establiu el SPL màxim acceptable a 1 metre de distància. Sol·liciteu dades de soroll al fabricant al vostre punt d'operació real, no només al màxim-aire lliure:
- Residencial/Mèdic:Menor o igual a 35 dB(A)
- Oficina/Comercial:Menor o igual a 40 dB(A)
- Industrial lleuger:Menor o igual a 50 dB(A)
Confirmeu els requisits ambientals i de certificació
- Classificació IP:IP44 (a prova-d'esquitxades) o IP54 (pols + esquitxades) per a entorns humits/polsosos
- Temperatura:Estàndard Menor o igual a +70 grau ; versions d'alta-temp. fins a +105 graus o més
- Certificacions:CE, UL, RoHS, REACH segons les regulacions del mercat objectiu
- Coixinet:Els coixinets de boles són obligatoris per a muntatge no horitzontal o cicles de treball ampliats
INSTAL·LACIÓ, INTEGRACIÓ I TENDÈNCIES
ALINEACIÓ DE L'ARBRE I COJINAMENTS
El muntatge horitzontal sobre una placa base estable és ideal; Les orientacions verticals requereixen coixinets de boles-segellats dobles (no de màniga) per suportar l'empenta axial.
EVITAR LA DESVIACIÓ DE L'eix
Els impulsors llargs poden enfonsar-se per vibracions o canvis tèrmics - afegeixen suports d'aïllament elastomèric entre la carcassa i el xassís.
ZONES DE LIMITADA
Mantingueu un límit clar d'almenys 1,5 x el diàmetre exterior de l'impulsor a l'admissió i la descàrrega; la restricció altera el vòrtex, augmentant el soroll i baixant la pressió.
Instal·lació i manteniment
- El disseny pla permet la instal·lació en espais estrets.
- Els angles de sortida com ara 45 graus, 90 graus i 180 graus poden coincidir amb diferents espais d'instal·lació.
- La instal·lació horitzontal o vertical es pot seleccionar per a diferents requisits de flux d'aire.
- El disseny modular es pot integrar estretament amb altres components.
- L'impulsor i la carcassa es poden netejar còmodament per reduir l'acumulació de pols.
- Els motors de rotor extern o els dissenys dividits faciliten el manteniment i la substitució.
Indústries típiques
- Electrodomèstics:aires condicionats interiors, purificadors d'aire, deshumidificadors, calefactors.
- Usos comercials:cortines d'aire, armaris frigorífics, sistemes de calefacció per terra radiant, sistemes de ventilació d'ascensors.
- Usos industrials:refrigeració d'equips electrònics, indústria d'impressió, indústria tèxtil, equips de neteja i eliminació de pols industrials.
- Transport:sistemes de climatització d'automòbils i trànsit ferroviari.
Tendències tecnològiques
L'espai entre pales asimètrics ajustat-CFD distribueix el soroll-de pas de la fulla a un ampli espectre de so-blanc, mentre que les plaques de control EC incorporen micro-sensors per al manteniment predictiu sobre Modbus RTU. Els índexs d'enduriment- EU Ecodesign sub-125 W i California Title 24- estan eliminant gradualment els models d'inducció de velocitat fixa a favor de configuracions sense escombretes de velocitat variable.
Preguntes freqüents sobre ventiladors de flux creuat
per a compradors i OEM
Per a què serveix un ventilador de flux creuat?
Quina diferència hi ha entre un ventilador de flux creuat i un ventilador axial?
Quant de temps dura un ventilador de flux creuat?
Es poden utilitzar ventiladors de flux creuat amb control de velocitat PWM?
Amb quina tensió funcionen els ventiladors de flux creuat?
Quina diferència hi ha entre un ventilador de flux creuat i un ventilador de flux creuat?
Els ventiladors de flux creuat són eficients energèticament?
Suzhou Blauberg Motoren Technology Co., Ltd. és un dels fabricants i proveïdors de ventiladors de flux creuat més professionals a la Xina, amb productes de qualitat i un bon servei. Si us plau, tingueu la seguretat de comprar ventiladors de flux creuat personalitzats a granel de la nostra fàbrica. Benvingut a contactar amb nosaltres per demanar pressupost.
