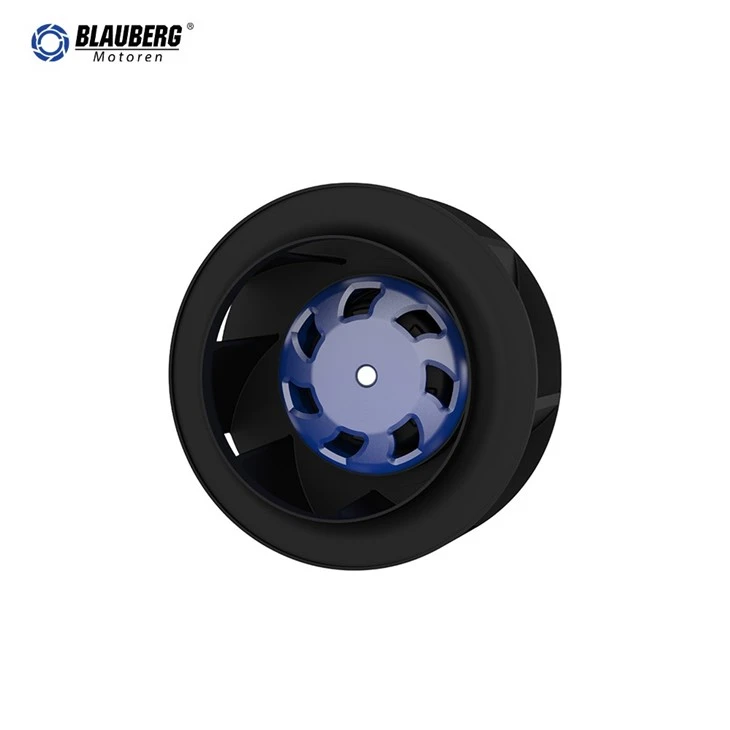

El Blauberg BC-B133A-EC-00 és un ventilador centrífug-corbat enrere-compacte de 133 mm, 115 VAC EC amb un impulsor PA66+GF d'alta resistència, protecció IP55 i control de velocitat 0-10 V/PWM.
Informació bàsica
| Model | BC-B133A-EC-00 | Tipus de producte | Ventilador centrífug corbat cap enrere EC |
| Fase | 1~ | Tensió nominal | 115 VAC |
| Freqüència | 50/60 Hz | Velocitat nominal | 4400 +/-5% RPM |
| Màx. Potència d'entrada | 53 W | Màx. Corrent d'entrada | 0.76 A |
| Nivell de so | 70 dB(A) | Temperatura ambient | -25 graus C a +60 graus C |
| Certificació | CCC, CE, UL (motor) | Data de llançament | 13 de desembre de 2024 |
Descripció tècnica
| Dimensions | 133 x 133 x 111,8 mm | Mida del motor | 72 mm |
| Material de l'impulsor | PA66+GF | Nombre de fulles | 7 |
| Direcció del flux d'aire | Al voltant | Rotació | En sentit horari, vist cap al rotor |
| Superfície del rotor | Polvorització de plàstic blau | Carcassa del rotor | Estirar |
| Grau de protecció | IP55 | Classe d'aïllament | Classe B |
| Mode de funcionament | S1 | Coixinet | Coixinet de boles |
| Posició d'instal·lació | Qualsevol | Forats de refrigeració/{0}}retalls | Lateral del rotor |
| Humitat de funcionament | 5%-90% HR | Humitat d'emmagatzematge | 5%-95% HR |
| Temperatura d'emmagatzematge | -40 a +80 graus C | Longitud del cable | 500+/-20 mm |
| Característiques tècniques | sortida de 10 VDC; Control de 0-10 VDC/PWM; rotor bloquejat, protecció tèrmica, sobre/subtensió, sobreintensitat i arrencada suau | ||
| Força dielèctrica | 1800 VAC / 50 Hz, 1 s; corrent de fuga<=10 mA | ||
Aplicació del producte
| 1 | Columna de càrrega | 9 | Projecte de refrigeració d'equips |
| 2 | Sistema d'escapament de fums de cuina | 10 | Projecte Unitat de Ventilació |
| 3 | Projecte FFU | 11 | Projecte AHU |
| 4 | Refrigeració de la sala d'informàtica | 12 | Projecte de purificació d'aire |
| 5 | Aire condicionat-de trànsit ferroviari | 13 | Projecte d'intercanviador de calor |
| 6 | Electrodomèstics | 14 | Projecte de contenidors de telecomunicacions |
| 7 | Projecte FanGrid | 15 | Projecte de refrigeració del centre de dades |
| 8 | Projecte d'equips de ventilació | 16 | Sistema de refrigeració industrial |
Rendiment aeri
El rendiment de l'aire es mesura segons AMCA 210 / GB 1236 categoria d'instal·lació A. Els valors són vàlids sota les condicions de mesura especificades i poden variar segons la instal·lació. Per a les desviacions de la configuració estàndard, verifiqueu els paràmetres de la unitat instal·lada.

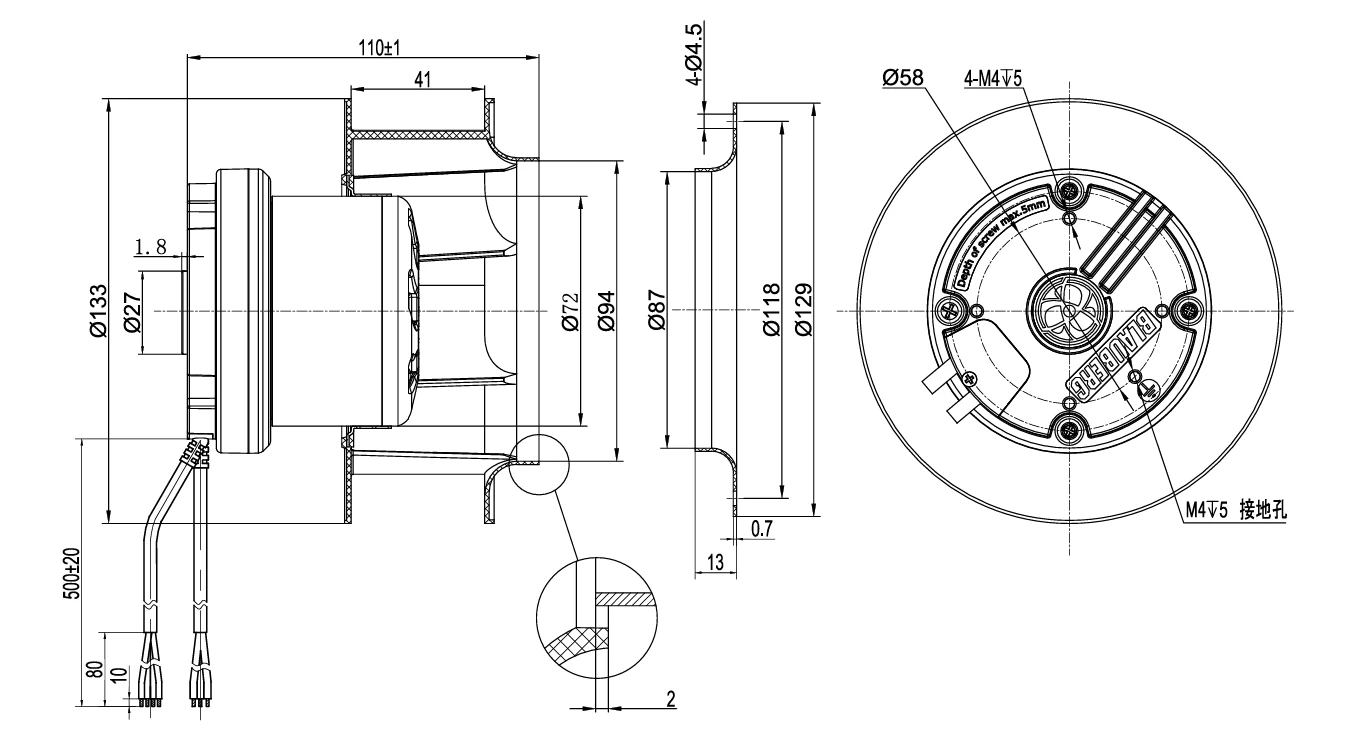

Dimensions totals
| 1 | Cable AC PVC 3 x AWG20 |
| 2 | Cable DC PVC 4 x AWG24 |

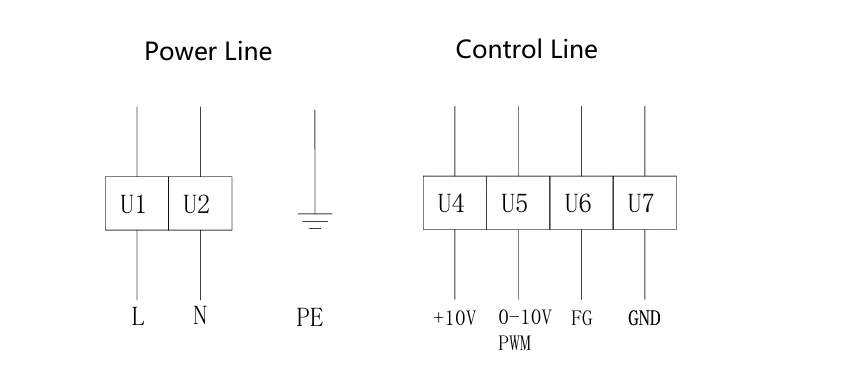

Connexió elèctrica
| Línia | Connexió | Designació | Color | Funció |
|---|---|---|---|---|
| Línia elèctrica | PE | PE | Verd/groc | Terra protectora |
| Línia elèctrica | U1 | L | Marró | Cable viu |
| Línia elèctrica | U2 | N | Blau | Fil neutre |
| Línia de control | U4 | +10V | Vermell | Sortida externa +10 VDC |
| Línia de control | U5 | Control de velocitat | groc | Entrada compatible amb 0-10 V i PWM; valor màxim de PWM 10 V |
| Línia de control | U6 | Retroalimentació del senyal | Blanc | Línia de senyal de sortida RPM, 2 polsos per revolució |
| Línia de control | U7 | GND | Blau | Terra |
La velocitat màxima s'obté curtint el cable vermell +10 VDC i el cable groc VSP. Per al control de 0-10 VDC, el ventilador s'inicia per sobre d'1,0 VDC i s'atura per sota de 0,5 VDC. El control PWM utilitza una amplitud recomanada de 10 VDC i una freqüència d'1-10 kHz; el ventilador comença per sobre del 10% de servei i s'atura per sota del 5%. També es pot utilitzar un potenciòmetre de 10 kOhm.
The fan provides a speed output signal. The Vfg supply and pull-up resistor are connected by the customer. Vfg = 3.3-30 VDC; R >= 1000 x Vfg Ohm.
Nota
Connecteu les línies d'alimentació i control estrictament segons el diagrama de cablejat per evitar danys al ventilador.
No connecteu el cable de senyal blanc directament al cable de senyal vermell o una font d'alimentació de CC externa.
Si el ventilador no funciona després d'engegar, comproveu la tensió d'entrada del control de velocitat-. Per evitar lesions causades per l'engegada sobtada del ventilador-, no toqueu l'impulsor ni el rotor després d'aplicar l'alimentació.
El ventilador triga uns quants segons a engegar-se després d'engegar-se-. No toqueu l'impulsor o el rotor mentre estigui alimentat o funcioni a baixa velocitat.
Abans d'encendre l'alimentació, comproveu que el motor estigui instal·lat de manera segura per evitar danys al motor i lesions personals.
No estireu el cable d'alimentació amb força. El fabricant ha de substituir un cable d'alimentació danyat per evitar descàrregues elèctriques.
No deixeu caure ni impacti el motor.
No rentar ni rentar el motor, ja que un rendiment reduït d'aïllament pot provocar fuites i perill personal.
Per a un funcionament personalitzat fora de les condicions de treball acordades, consulteu Blauberg i confirmeu la idoneïtat abans d'utilitzar-lo.
Després que el ventilador s'aturi, la carcassa del motor pot romandre calenta durant un breu temps. Prendre precaucions per evitar cremades.
Durant la instal·lació, assegureu-vos que no entrin deixalles a la carcassa o altres carcasses; netejar l'interior si cal.
Abans de la instal·lació i el funcionament, gireu el rotor amb la mà i confirmeu que no hi ha col·lisions, interferències o embussos.
El motor forma part del ventilador i no s'ha de fer funcionar sense impulsor o càrrega.
Emmagatzemeu les unitats reenvasades en un magatzem net i ventilat entre -40 ºC i +80 ºC, amb una humitat relativa no superior al 95%, sense gas corrosiu i almenys 15 cm sobre el terra.
Instal·leu el ventilador fora de l'abast dels nens i no permeteu que els nens facin servir aquest producte.
El dret d'interpretació final d'aquesta especificació pertany a Blauberg.
Vida i Manteniment, Garantia
La vida útil del disseny és de 50.000 hores, limitada per la vida-del coixinet de boles a 40 ºC. La vida útil real varia segons la temperatura, la humitat, el mètode d'instal·lació, la càrrega del ventilador i altres condicions de funcionament.
Netegeu i manteniu el ventilador cada 3-6 mesos segons l'entorn de funcionament.
Tot el-període de garantia de la màquina és de dos anys a partir de la data de lliurament. Es cobreixen els errors-de qualitat; Queden exclosos els danys causats per un desmuntatge, manipulació inadequats, danys causats per l'home-, desastres naturals o força major.
